Ileż to opisów tego urządzenia ukazało się dla PC! Od prostych na rezystorach do wyrafinowanych kart symulujących w mniejszym lub większym stopniu Sound Blastery i tym podobne. WERSJA PIERWSZA. Najprostsza wersja Covoxa, przyłączana do wyjścia drukarki i zawierająca rezystory, kosztuje około 7zł. Czy warto się nią zajmować? Otóż nie! Dlaczego? Aby osiągnąć wystarczającą dokładność należy użyć rezystorów o tolerancji 0,5%. Takie rezystory kosztują około 1,4zł za sztukę. Zasada działania wymaga, aby w drabince (rys. 1) rezystory oznaczone jako 2R miały rezystancję dokładnie dwa razy większą od rezystorów oznaczonych R. Można to osiągnąć tylko przez złożenie R z dwóch połączonych równolegle rezystorów. Elementy C1, C2, R17, R18, R19 stanowią filtr wyjściowy obcinający harmoniczne. Układ jest bardzo prosty i można go zmontować "w powietrzu". Jak łatwo policzyć, potrzeba 33 rezystorów po 1,4zł za sztukę, czyli 47zł. To dużo. Jeśli użyjemy rezystorów o tolerancji 2%, czy 5% nie osiągniemy wymaganej dokładności.

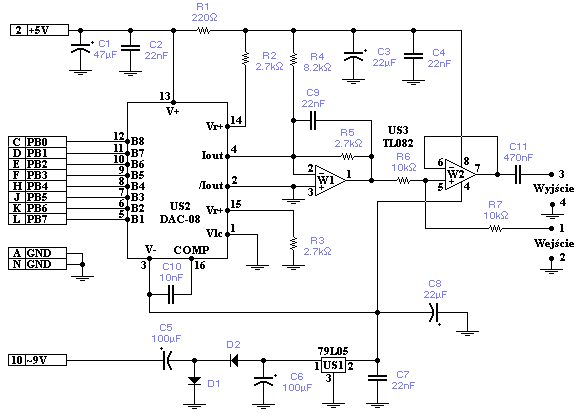

Autor przeprowadził odpowiednie badania i stwierdził, że wersja z rezystorów, pokazana na rysunku 1, nie nadaje się do poważniejszych zastosowań. WERSJA DRUGA. Zajmiemy się drugą wersją, gdzie użyto scalonego przetwornika typu DAC-08. Zawiera on w swej strukturze drabinkę rezystorów R-2R, wzmacniacze operacyjne, bufory wejściowe. Na rysunku 2 przedstawiono schemat Covoxa. Wyjście przetwornika jest prądowe i do zmiany prądu na napięcie należy użyć wzmacniacza operacyjnego. Funkcję tę spełnia układ W1, a elementy C9, R5 tworzą filtr likwidujący harmoniczne powstałe w procesie przetwarzania A/C, C/A. Sygnał po przejściu przez wtórnik W2 przekazywany jest do wyjścia. Dodatkowo na wejście W2 dodawany jest sygnał pochodzący z układu dźwiękowego C-64, dzięki czemu sample można mieszać z dźwiękiem generowanym przez SID.
MONTAŻ. Płytkę należy zaprojektować i wykonać we własnym zakresie na podstawie schematu z rysunku 2. Montaż rozpoczynamy od wlutowania rezystorów, kondensatorów. Następnie nalutowujemy złącze USER portu i układ US1. Przyłączamy urządzenie do komputera i sprawdzamy czy na wyprowadzeniu 2 US1 pojawiło się napięcie -5V. Jeśli nie, należy sprawdzić elementy C5, D1, D2, C6, US1, C7, C8. Należy zwrócić uwagę na prawidłowe wlutowanie kondensatorów. W następnej kolejności montujemy układy US2, US3. Jako US2 można użyć DAC0808, MC1408, DAC-08. Przyłączamy wyjście Covoxa do dowolnego wzmacniacza mocy i wpisujemy program z listingu 1 w Turboassemblerze. ;PROCEDURA GENERUJACA PRZEZ COVOX
;PRZEBIEG PILOKSZTALTNY
;O CZESTOTLIWOSCI OKOLO 2KHZ
*= $0810
;---------------------------------------
SEI ;WYL. PRZERWAN
LDX #$FF ;PORT NA WYJ
STX $DD03
INX ;WYL. VIC
STX $D011
LOOP INX ;GENEROWANIE
STX $DD01 ;PRZEBIEGU
STX $D020 ;PILOKSZTALTNEGO
NOP
NOP
JMP LOOP
;---------------------------------------
W głośniku powinien pojawić się ton o częstotliwości około 2kHz. Program generuje napięcie piłokształtne, co można sprawdzić oscyloskopem.
Pozostało jeszcze podłączyć wtyczki z Covoxem (rys. 3) i wypróbować programy zapisujące i odtwarzające sample ośmiobitowe (listing 2). ;PROCEDURA SAMPLUJACA DZWIEKI
;DO PAMIECI KOMPUTERA 8-BITOW
;ORAZ ODTWARZAJACA JE NA PRZERWANIACH
*= $0810
JMP READ
JMP WRITE
;---------------------------------------
START = $1000
KONIEC = $FF00
SPEED = $90
;---------------------------------------
STRLOW = $FA
STRHIGH = STRLOW+1
END = STRHIGH+1
SPD = END+1
PAMIEC = SPD+1
;---------------------------------------
WRITE SEI ;WYL PRZERWAN
LDA #$7F
STA $DD0D
LDA #>START ;ADRES STARTOWY
LDX #>KONIEC ;KONCOWY
LDY #SPEED ;PREDKOSC
STA STRHIGH
STX END
STY SPD
LDX #$00
STX STRLOW
JSR VOLUME ;GLOSNY SID
LDX #$07
JSR VOLUME
LDX #$0E
JSR VOLUME
LDY #$00 ;PORT NA WEJSCIE
STY $DD03
JSR TIMER
LOOP1 LDA $DD0D ;CZEKA NA TIMER
AND #$01
BEQ *-5
LDA $DD01 ;ODCZYT PROBKI
LSR A
LSR A
LSR A
LSR A
STA $D418 ;WYSLANIE DO SID
STA $D020
LDA $DC01 ;CZY BYL STOP
BPL STOP
LDA $DC01 ;CZY SPACJA
AND #$10
BNE LOOP1
;NACISNIETO SPACJE START ZAPISU
STY $D011 ;WYLACZENIE VIC
DALEJ LDA $DD0D ;CZEKA NA TIMER
AND #$01
BEQ *-5
LDA $DD01 ;POBRANIE PROBKI
INC $01
STA (STRLOW),Y
DEC $01
LSR A
LSR A
LSR A
LSR A
STA $D418
STA $D020
LDA $DC01 ;CZY BYL STOP
BPL STOP
INY ;ZWIEKSZ ADRES
BNE DALEJ
INC STRHIGH
LDA STRHIGH ;CZY END
CMP END
BNE DALEJ
STOP LDA #$1B ;WLACZA EKRAN
STA $D011
CLI ;I PRZERWANIA
RTS
;---------------------------------------
READ SEI ;WYLACZENIE IRQ
LDA #$7F
STA $DD0D
LDA #>START ;ADRES STARTOWY
LDX #>KONIEC ;KONCOWY
LDY #SPEED ;PREDKOSC
STA STRHIGH
STX END
STY SPD
LDA #$00
STA STRLOW
JSR TIMER
LDY #$FF ;PORT NA WYJSCIE
LDA $0318 ;ZAPAMIETANIE
LDX $0319 ;WEKTORA NMI
STA NMILOW
STX NMIHIGH
LDA #
Jak widać, program jest bardzo podobny do wersji czterobitowej, co jest naturalne. Niektórzy zapytają, dlaczego podczas zapisu skierowałem dźwięki z samplera na SID? Otóż nie można mieć w porcie równocześnie Samplera i Covoxa. WYKAZ ELEMENTÓW. Rezystory R1 : 220Ohm R2, R3, R5 : 2,7kOhm R4 : 8,2kOhm R6, R7 : 10kOhm Kondensatory C1 : 47uF C2, C4, C7, C9 : 22nF C3, C8 : 22uF C10 : 10nF C11 : 470nF Półprzewodniki D1, D2 : 1N4148 US1 : 79L05 US2 : DAC-08 US3 : TL082 Różne Złącze USER DIN5 : wtyk i gniazdo Literatura:
